Accidente 1: Accidente en montaje de paneles
ÁREA DE INTERÉS:
MONTAJE
DAÑOS PERSONALES
Sin daños personales
DAÑOS MATERIALES
Daños materiales de más de 3000€
DESCRIPCIÓN DEL ACCIDENTE / INCIDENTE
1. TAREA QUE SE ESTABA REALIZANDO
Dos operarios subidos en una plataforma de tijera (PEMP) estaban montando un panel horizontal de unos 8x2x0,2m y unas 6 toneladas de peso, con la ayuda de una grúa móvil.
Era el panel situado el último del vano, el situado más arriba en la fachada.

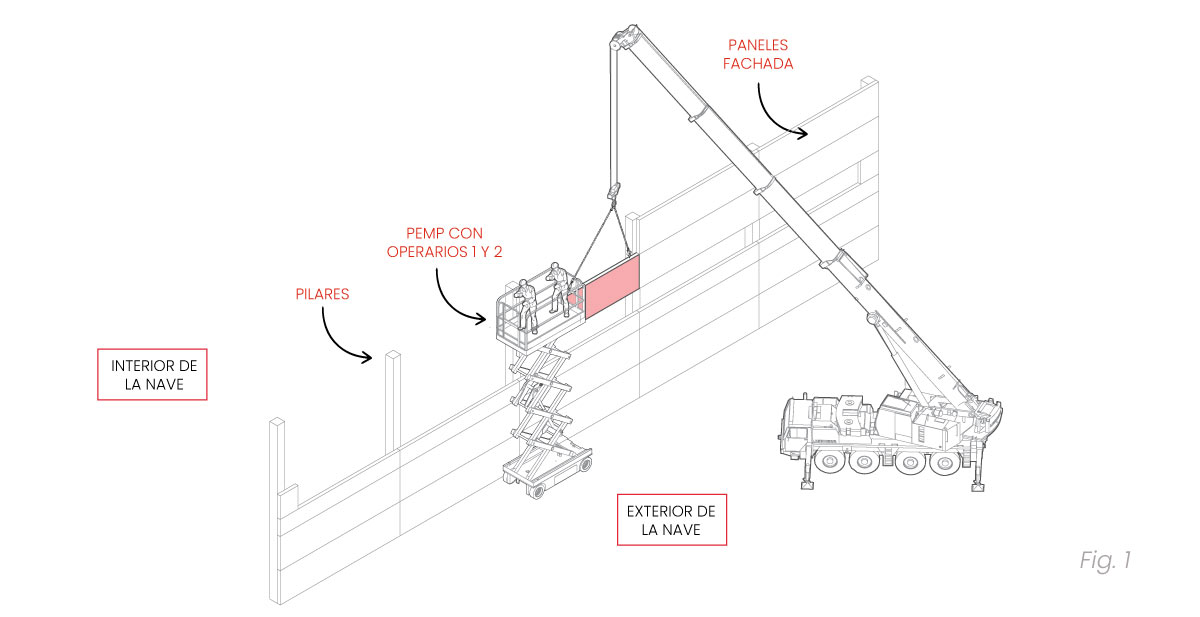

La plataforma estaba situada delante de la fachada y la grúa estaba sujetando el panel, que apoyaba sobre otro colocado previamente (Fig 1).
2. ACCIDENTE / INCIDENTE
En el momento que la grúa descargó peso apoyando el panel sobre el que tenía debajo, este se desprendió de la fachada cayendo sobre la plataforma elevadora de tijera produciendo importantes daños materiales en la misma y sin daños para los operarios que estaban en la cesta de la plataforma.

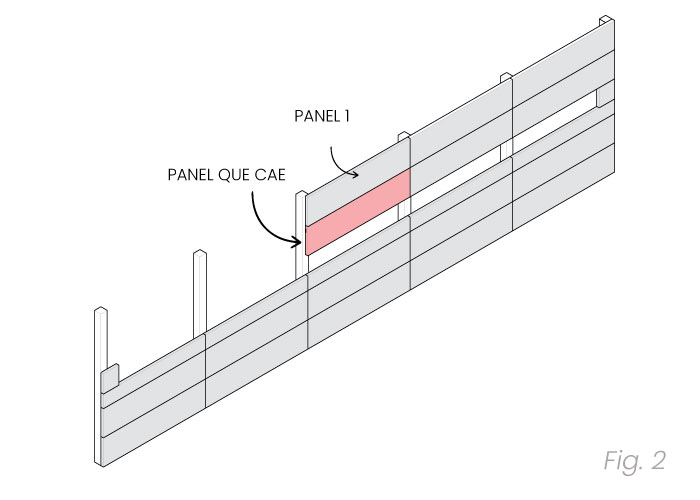

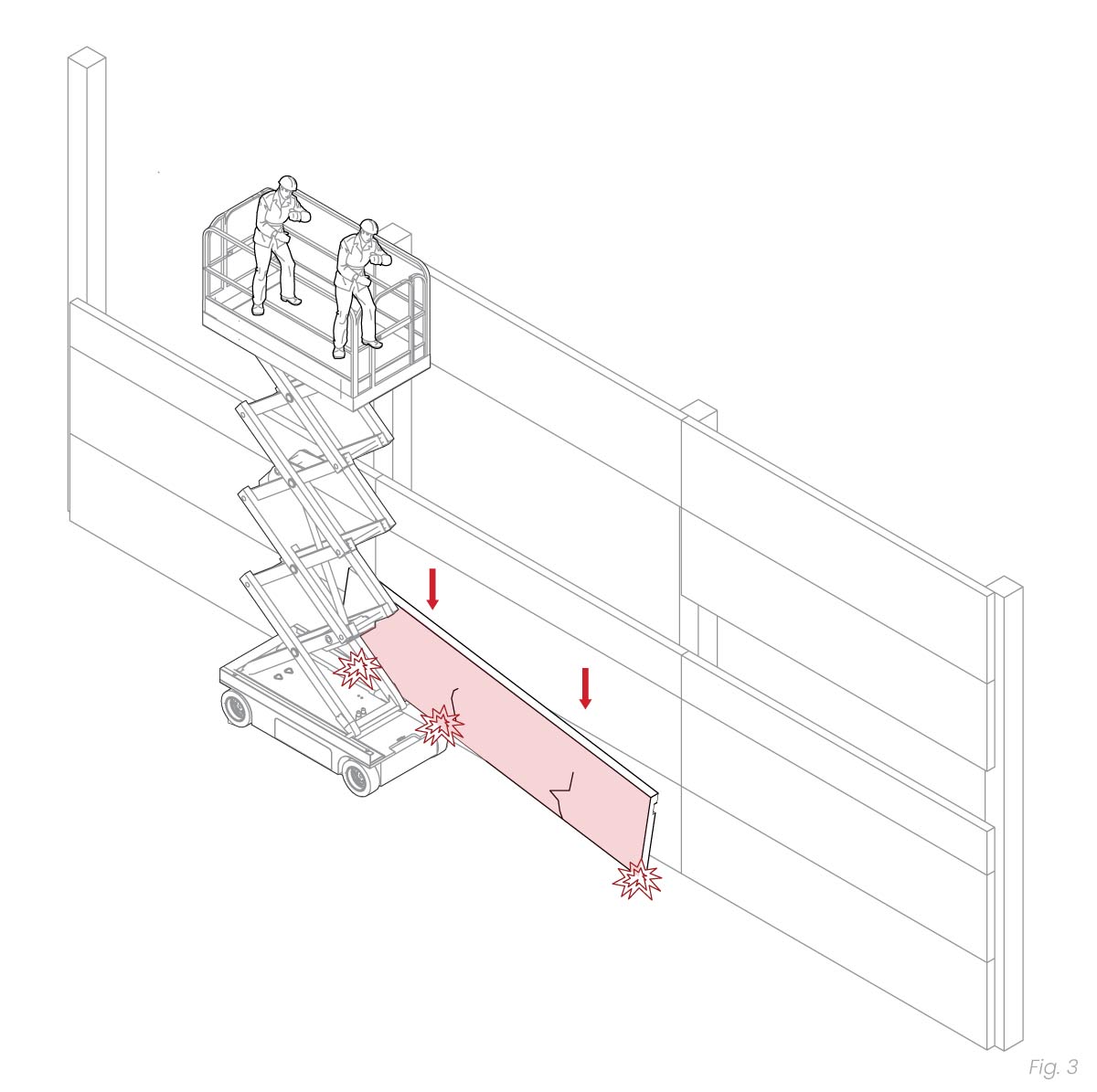

Los paneles en gris son los paneles que ya estaban colocados en la fachada y cuando se estaba montando el panel 1 apoyado sobre el panel en rojo (Fig 2), éste último se cayó (Fig 3).
3. CAUSAS CLAVES ENCONTRADAS
Al existir una ventana corrida se debía dejar un hueco en cada vano entre los 2 paneles de arriba y los 3 paneles de abajo, como se ve en la figura 1.
Se diseño la sujeción de los paneles de cada vano de la siguiente manera:
A) Los paneles inferiores apoyaban unos sobre otros sujetos a los pilares mediante herrajería oculta.

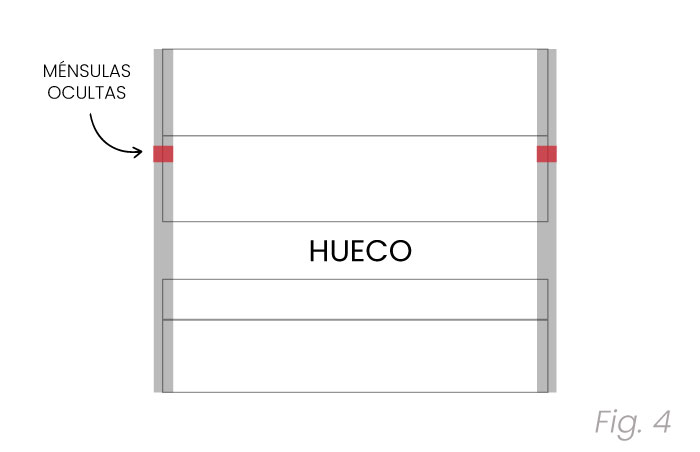

B) Los pilares disponían de unas ménsulas con capacidad para soportar el peso de los dos paneles de arriba del hueco (Fig 4).

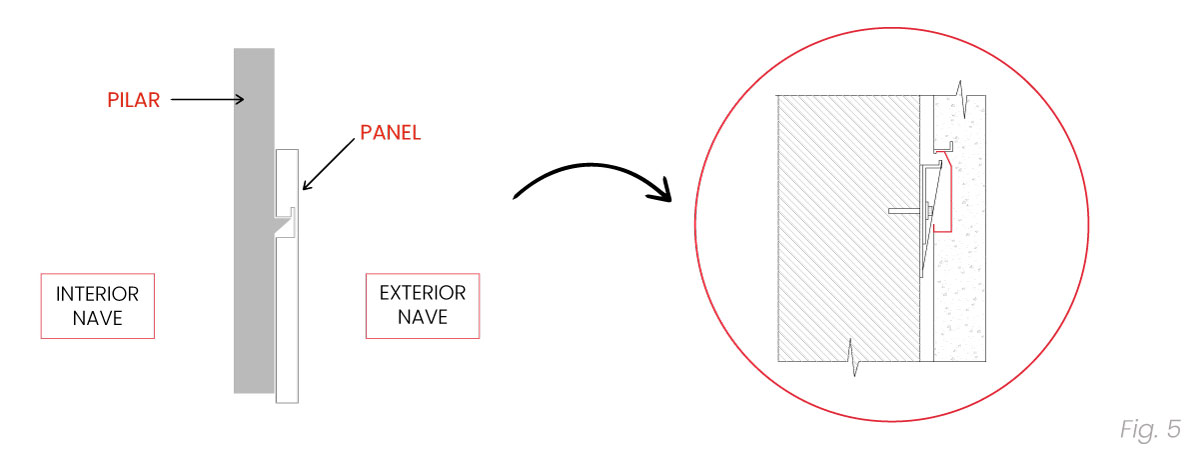

C) El panel que quedaba sobre el hueco disponía de una caja oculta que es donde entraba la ménsula de manera que, ni desde el interior de la fachada ni desde el exterior se veía la forma de sujeción, haciendo una solución limpia. (Fig 5)
D) El último panel del vano, que era el que se estaba montando, se apoyaba directamente sorbre el panel colgado y se sujetaba al pilar con herrajes en la cabeza del pilar.
El panel que cayó, afortunadamente lo hizo cuando el panel que apoyaba sobre él no había sido fijado de forma definitiva y la grúa lo estaba todavía sujetando.
De no haber sido asó la caída se hubiera producido de los dos paneles, pudiendo haber volcado la plataforma de tijera con los dos operarios en su cesta, con importantes daños para los trabajadores.
Se observó que en el panel que había caído, el cajeado había sido que no había soportado el peso del panel superior, seguramente agravado por un apoyo de la ménsula en la caja, muy cerca del extremo por ligero desplome del pilar.
4. RECOMENDACIONES PREVENTIVAS
Son varias las recomendaciones que yo haría respecto a este accidente, que teniendo importantes consecuencias económicas, podría haber tenido consecuencias trágicas para los trabajadores.
Las más destacables desde nuestro punto de vista serían:
No permitir a nadie ajeno al montaje acceder a la obra, ya que por causas, a veces difíciles de preveer, con en este caso en que no se ha producido por un error en el montaje, la obra todavía no es segura.
No utilizar plataformas de tijera para montar, utilizar plataformas telescópicas o articuladas, ya que estas pueden colocarse fuera del área de influencia en caso de desplome de la pieza que se está montando.
Utilizar en producción conjuntos de ménsulas y cajas ocultas homologadas. em que no requiera de refuerzos adicionales que puedan dar lugar a errores en la fabricación.
Utilizar topógrafo para el aplomado de pilares, en especial si estos van a llevar soluciones de ménsuas en que la precisión es más importante.
